Особенности создания текстовых блоков

Текст, помещенный в рабочий лист, содержит пояснения и описания и предназначен для ознакомления, а не для использования в расчетах, поэтому системой Mathcad такие блоки попросту игнорируются и не обрабатываются.

Текстовые блоки на рабочем листе можно создать следующими способами:

• программа Mathcad определяет назначение текущего блока автоматически при первом нажатии клавиши пробела, и если введенный текст не может быть интерпретирован как формула, блок преобразуется в текстовый и последующие данные рассматриваются как текст; иначе говоря, просто начинаем вводить необходимый текст и анализируем результат;
• текст создается командой Вставка > Текстовый регион (Insert > Text Region) или вводом кавычки в качестве первого символа (не отображается в документе);
• вставка через буфер обмена фрагмента, сформированного в любом внешнем текстовом редакторе (MS Word, Блокнот, редакторы программного кода и пр.), приводит к созданию текстового блока (показать пример).

Если при вводе текста неверно отражаются буквы русского алфавита, то следует выбирать шрифты с кириллицей (Arial Cyr, Courier New Cyr, Times New Roman Cyr) или воспользоваться рекомендациями, помещенными в разделе "Дополнительные материалы".

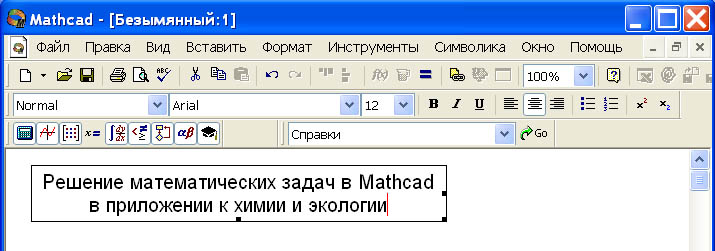

Текстовый блок, в отличие от формульного, имеет засечки, потянув за которые можно изменить размеры текстовой области, например, для последующего форматирования (рис. 1.4).

Рис. 1.4

Обратите внимание, что форматирование теста (например, на приведенном рисунке использовано выравнивание по центру) производится не относительно рабочего листа, а относительно границ самого текстового блока. Это безусловное достоинство, так как тогда в документе Mathcad можно создать текстовый блок произвольной формы в любом месте рабочего листа.
