Рабочий лист Mathcad

Документ программы Mathcad называется рабочим листом. Он содержит объекты – формулы и текстовые блоки. В ходе расчетов формулы обрабатываются последовательно, слева направо и сверху вниз, а текстовые блоки игнорируются.

Ввод информации осуществляется в месте расположения курсора. Программа Mathcad использует три вида курсоров. Если ни один объект не выбран, используется крестообразный курсор, определяющий место создания следующего объекта. При вводе формул используется уголковый курсор, указывающий текущий элемент выражения. При вводе данных в текстовый блок применяется текстовый курсор в виде вертикальной черты.

Перемещение курсора любого типа производится щелчком левой кнопки мыши или стрелками на клавиатуре, что чаще удобнее, так как повышается точность позиционирования. При наборе или редактировании формул нажатие клавиши пробела изменяет (расширяет) область текущего элемента выражения.

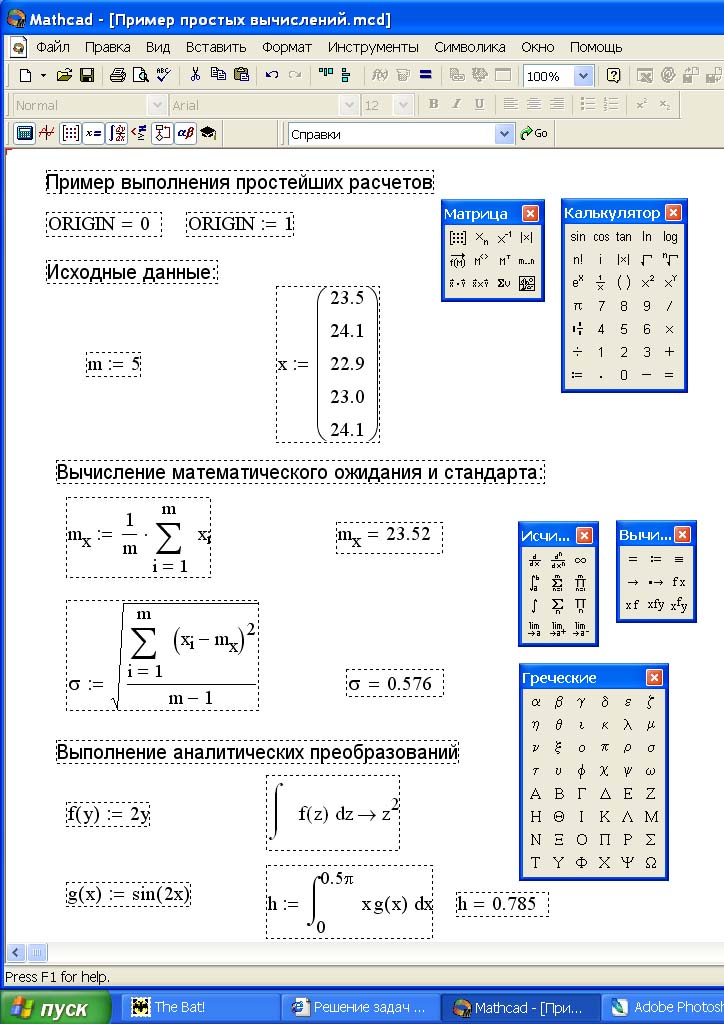

На рисунке 1.3 для демонстрации блочной структуры рабочего листа все элементы выделены, поэтому блоки в прямоугольных рамках из пунктирных линий.

Загрузить пример в Mathcad

Рис. 1.3

Операции с блоками

• любой блок можно выделить, щелкнув в области этого блока левой кнопкой мыши;
• блок можно перетащить мышью в любое место рабочего листа (курсор мыши на границе блока превращается в черную "лапку");
• группу блоков можно выделить протягиванием мыши, а затем произвести групповые операции (удалить, переместить, выровнять по горизонтали или вертикали соответствующими кнопками на панели инструментов "Стандартная" и пр.);
• размеры текстового блока можно изменить, перетащив за границы за засечки на двух сторонах и правом нижнем углу.
